Excel提供了14种标准的图表类型,每一种都具有多种组合和变换。在众多的图表类型中,选用那一种图表更好呢? 根据数据的不同和使用要求的不同,可以选择不同类型的图表。图表的选择主要同数据的形式有关,其次才考虑感觉效果和美观性。 下面给出了几种常见图表。

  • 面积图:显示一段时间内变动的幅值。当有几个部分正在变动,而你对那些部分总和感兴趣时,他们特别有用。面积图使你看见单独各部分的变动,同时也看到总体的变化。
  • 条形图:由一系列水平条组成。使得对于时间轴上的某一点,两个或多个项目的相对尺寸具有可比性。比如:它可以比较每个季度、三种产品中任意一种的销售数量。条形图中的每一条在工作表上是一个单独的数据点或数。因为它与柱形图的行和列刚好是调过来了,所以有时可以互换使用。
  • 柱形图:由一系列垂直条组成,通常用来比较一段时间中两个或多个项目的相对尺寸。例如:不同产品季度或年销售量对比、在几个项目中不同部门的经费分配情况、每年各类资料的数目等。条形图是应用较广的图表类型,很多人用图表都是从它开始的。
  • 折线图:被用来显示一段时间内的趋势。比如:数据在一段时间内是呈增长趋势的,另一段时间内处于下降趋势,我们可以通过折线图,对将来作出预测。例如:速度-时间曲线、推力-耗油量曲线、升力系数-马赫数曲线、 压力-温度曲线、疲劳强度-转数曲线、转输功率代价-传输距离曲线等,都可以利用折线图来表示,一般在工程上应用较多,若是其中一个数据有几种情况,折线图里就有几条不同的线,比如五名运动员在万米过程中的速度变化,就有五条折线,可以互相对比,也可以对添加趋势线对速度进行预测。
  • 股价图:是具有三个数据序列的折线图,被用来显示一段给定时间内一种股标的最高价、最低价和收盘价。通过在最高、最低数据点之间画线形成垂直线条,而轴上的小刻度代表收盘价。股价图多用于金融、商贸等行业,用来描述商品价格、货币兑换率和温度、压力测量等,当然对股价进行描述是最拿手的了。
  • 饼形图:在用于对比几个数据在其形成的总和中所占百分比值时最有用。整个饼代表总和,每一个数用一个楔形或薄片代表。比如:表示不同产品的销售量占总销售量的百分比,各单位的经费占总经费的比例、收集的藏书中每一类占多少等。饼形图虽然只能表达一个数据列的情况,但因为表达得清楚明了,又易学好用,所以在实际工作中用得比较多。如果想多个系列的数据时,可以用环形图。
  • 雷达图:显示数据如何按中心点或其他数据变动。每个类别的坐标值从中心点辐射。来源于同一序列的数据同线条相连。你可以采用雷达图来绘制几个内部关联的序列,很容易地做出可视的对比。比如:你有三台具有五个相同部件的机器,在雷达图上就可以绘制出每一台机器上每一部件的磨损量。
  • XY散点图:展示成对的数和它们所代表的趋势之间的关系。对于每一数对,一个数被绘制在X轴上,而另一个被绘制在Y轴上。过两点作轴垂线,相交处在图表上有一个标记。当大量的这种数对被绘制后,出现一个图形。散点图的重要作用是可以用来绘制函数曲线,从简单的三角函数、指数函数、对数函数到更复杂的混合型函数,都可以利用它快速准确地绘制出曲线,所以在教学、科学计算中会经常用到。


还有其他一些类型的图表,比如圆柱图、圆锥图、棱锥图,只是条形图和柱形图变化而来的,没有突出的特点,而且用得相对较少,这里就不一一赘述。这里要说明的是:以上只是图表的一般应用情况,有时一组数据,可以用多种图表来表现,那时就要根据具体情况加以选择。 对有些图表,如果一个数据序列绘制成柱形,而另一个则绘制成折线图或面积图,则该图表看上去会更好些。

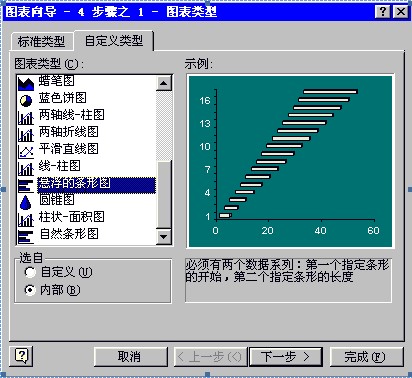

在EXCE中L允许这创建这样的组合图表,但如果想创建一种EXCEL不允许的组合图表类型,比如不可能将一个二维图同一个三维图表混在一起,这种组合是不可能的,系统就会显示错误信息。怎么建立混合图表呢?单击“图表向导”按钮,选择“自定义类型”选项卡,这里还躲着二十种图表类型(如下图),也有各种组合形式。如果你对这些内部定义的形式还不满意,就单击“自定义”选项钮,按照向导自己定义全新的图表类型。

图表类型
