OpenStack架构

OpenStack是一种开源的云计算平台，它提供了一系列的组件来构建和管理私有云、公有云或混合云环境。在OpenStack的架构中，各个节点扮演着不同的角色，共同协作以提供高可用性和弹性的云计算服务。本文将深入探讨OpenStack的架构，包括控制节点、计算节点、存储节点、网络节点和数据库服务。

一、控制节点

控制节点（Controller Node）是OpenStack架构中的核心组件，负责管理和调度整个云环境的运行。控制节点通常包括以下组件：

1、Keystone（身份认证服务）：负责用户认证和授权，管理用户、角色和权限等身份信息。

2、Nova（计算服务）：负责管理和调度计算资源，包括虚拟机实例的创建、调度和销毁。

3、Neutron（网络服务）：提供网络资源的管理和配置，包括虚拟网络、子网、路由器等。

4、Glance（镜像服务）：用于管理虚拟机镜像，用户可以上传、注册和获取镜像。

5、Cinder（块存储服务）：提供持久性块存储服务，允许用户创建和管理存储卷。

6、Swift（对象存储服务）：提供高可用性、分布式的对象存储服务，适用于大规模的数据存储和备份。

控制节点通过与其他节点的通信协调整个云环境的运行，实现资源的分配和调度。

二、计算节点

计算节点（Compute Node）是OpenStack架构中用于运行虚拟机实例的节点，负责提供计算资源。每个计算节点都安装了Nova Compute服务，可以通过Hypervisor（如KVM、Xen、VMware等）管理和运行虚拟机实例。计算节点通过与控制节点和其他节点的通信来接收虚拟机创建、调度和销毁的指令，实现对计算资源的有效利用。

三、存储节点

存储节点（Storage Node）用于提供持久性的存储服务，用于存储虚拟机镜像、存储卷和对象数据等。存储节点可以采用多种存储技术，包括本地存储、网络存储（如Ceph、GlusterFS等）和云存储（如Swift、Amazon S3等）。存储节点通过与控制节点和计算节点的通信来管理存储资源，为虚拟机实例提供持久性的存储支持。

四、网络节点

网络节点（Network Node）用于提供网络连接和配置服务，负责管理和配置虚拟网络、子网、路由器等网络资源。网络节点通常安装了Neutron服务，通过与其他节点的通信来实现网络资源的管理和配置。网络节点可以实现虚拟网络的隔离和路由功能，为虚拟机实例提供灵活的网络连接方式。

网络规划方面，一般会设计三种网络：

1、Management Network：用于OpenStack内部组件之间的通信。

2、VM（Tenant）Network：提供给OpenStack部署的虚拟机使用的内部网络。

3、External Network：允许虚拟机访问外部网络，比如互联网或其他专用网络。

五、数据库服务

数据库服务（Database Service）用于存储OpenStack各个组件的配置信息、状态信息和监控数据等。数据库服务通常使用关系型数据库（如MySQL、PostgreSQL等）或NoSQL数据库（如MongoDB、Cassandra等），负责数据的持久化存储和管理。数据库服务通过与控制节点和其他节点的通信来实现数据的读写和同步，为OpenStack架构提供数据支持。

六、配置节点

在OpenStack的实际部署中，可以根据不同的需求和规模来灵活配置各种节点。从功能角度出发，节点的逻辑划分清晰明确：控制节点负责管理、调度和API接口；计算节点处理虚拟机实例的生命周期；存储节点管理数据持久化；网络节点处理虚拟网络的配置和管理；数据库服务则负责数据的存储和管理。

在大规模生产环境中，每种类型的节点通常分布在多个物理服务器上，以实现高可用性和负载均衡。而在小规模或实验环境下，可以采用All-in-One部署方式，将所有功能部署在单个物理或虚拟服务器上，简化拓扑结构，同时保持功能的完整性。

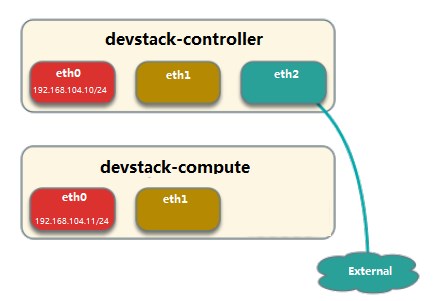

在一个典型的小型实验环境中，可以使用两个虚拟机来搭建OpenStack环境：

1、devstack-controller：集成了控制节点、网络节点、块存储节点和计算节点的角色。它的主要职责是管理整个OpenStack环境，包括服务之间的通信、API请求处理以及维护云状态。

2、devstack-compute：专门承担计算节点的角色，主要负责虚拟机实例的创建、监控和管理。

对于物理资源的需求，应根据实际情况进行动态调整。例如，根据实际的计算、存储和网络需求来分配CPU、内存、存储空间和网络带宽。

网络规划方面，一般会设计三种网络：

1、Management Network：用于OpenStack内部组件之间的通信。

2、VM（Tenant）Network：提供给OpenStack部署的虚拟机使用的内部网络。

3、External Network：允许虚拟机访问外部网络，比如互联网或其他专用网络。

在实际部署时，首先需要创建devstack-controller和devstack-compute虚拟机，并安装操作系统。以Ubuntu 14.04为例，需要配置好每个虚拟机上的网络接口，确保它们在相应的网络上可达。

这样的配置使得实验环境简洁而完备，便于开展OpenStack的学习、测试和开发工作。通过这种实践，可以对OpenStack的架构和工作流程有更深入的了解，为将来在更复杂的生产环境中部署和管理OpenStack打下坚实的基础。

OpenStack架构中的各个节点共同协作，构建了一个弹性的云计算平台，为用户提供了灵活、可扩展和高可用性的云计算服务。
